Линия для производства стрейч пленки модель УМ-1000ТС

Главная / Каталог оборудования / Линия для производства стрейч пленки модель УМ-1000ТС
  • Image description

Линия для производства стрейч пленки модель УМ-1000ТС



ХАРАКТЕРИСТИКИ
Модель УМ-1000ТС
Толщина получаемой пленки 0.012-0.05мм
Ширина полотна получаемой пленки 100-1000мм(2Х500)
Структура пленки А/В\С(+2)
Производительность максимальная 120-160 кг./час
Линейная скорость м/мин От 50-100м\мин
Червячный пресс
Диаметр шнека (шнек изготовлен из высококачественной стали с нитридным покрытием) 75 + 55 мм
Соотношение L/D шнека
Габариты(Д*Ш*В) 7.5*3*3.2М.
Вес 4.5 тонн
Мощность нагревателей 110-130 кВт, 180А

Состав линии:
  1. D75+D55 – два экструдера
  2. Адаптер– 1шт.
  3. Плоскощелевая голова – 1 шт.
  4. Рама машины с регулировкой - 1 шт.
  5. Автоматический загрузчик сырья- 2 шт.
  6. Электрический шкаф - 2шт.
  7. Автоматическая станция намотки рулонов- 1шт.
  8. Пневматические валы - 2 шт.
  9. Отбор кромки- 1 шт.

Спецификация:
  1. Шнек и цилиндр
    1. Диаметр D75+D 55mm
    2. Материал: 38CrMoAlA. Шнек с хромированным покрытием.
    3. Нагрев: нагреватели термостойкие из нержавеющей стали + датчик + твердотельное реле + цифровой контроллер. Кольцевые нагреватели: На цилиндре 12шт. x 1кВт, 4 зоны. 10 шт. x 1 кВт, 3 зоны.
    4. Охлаждение: естественное, 3 вентилятора x 75W с температурными контроллерами.
  2. Бункер: 2шт. Независимый.
    1. Материал: из нержавеющей стали.
  3. Основной двигатель:
    1. Мощность: 45+18.5 кВт, 380VAC, 50 Гц.
    2. Регулировка скорости: инвертер.
  4. Редуктор.
    1. Водяное охлаждение,
    2. Тип шестерен: косозубые.
    3. Принудительная система смазки.

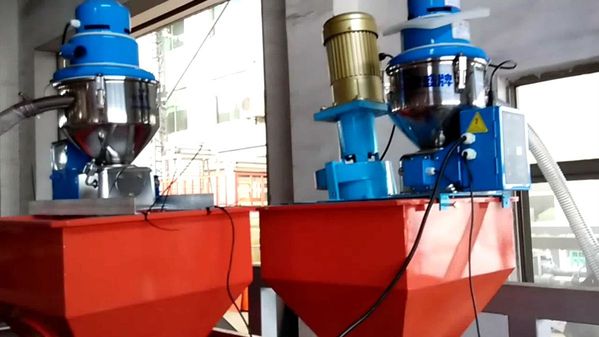

  5. Автозагрузчик- 2шт.
    1. модель: TSA-400
    2. Производительность: 350 кг
    3. Объем бункера-накопителя: 10 литров. Диаметр 38мм.
    4. Зона нагрева на выходе с одним нагревателем.
  6. Датчик RPM (оборотов в минуту) c цифровым дисплеем.
    1. Датчик давления с системой оповещения.
  7. Распределитель
    1. Тип: A/B или А/В/А(по запросу)
    2. Регулировка потока.
    3. Нагрев; 4 нагревателя. 1зона. 4 кВт.
  8. Плоскощелевая голова JC-A1 , 1 шт. (Taiwan Jing Cheng Mould)
    1. Тип головы: «Т-образная»
    2. Улучшенная конструкция для удобной регулировки.
    3. Обработка головы по современным стандартам.
  9. Система регулировки рамы вправо/влево.
    1. Валы охлаждения- 2шт.
    2. Размеры: диаметр 320 x 1350мм, с внутренней циркуляцией воды.
    3. Вход и выход воды, через клапан.
    4. Мотор- редуктор с фазоинвертерным приводом.
  10. Валы вытяжки: 2 шт.
    1. Размеры: диаметр 320 x 1250мм, с внутренней циркуляцией воды.
    2. Мотор- редуктор с фазоинвертерным приводом.
  11. Автоматическая станция намотки со сменой рулона
    1. Двигатель для замены. Редуктор соотношение: 1:40. 0.75 кВт.
    2. Тип намотки: фрикционная.
    3. Контроль натяжения.
  12. Запасные части, поставляемые бесплатно:
    1. Датчики температуры - 6 шт.
    2. Нагревателя для шнека - 2 шт.
    3. Литые алюминиевые нагреватели для головы- 6шт.
    4. Втулки для валов охлаждения - 4 шт.
    5. Сальники - 3шт.
  13. Система утилизации кромки для дальнейшего введения в один из слоев. (переработчик кромки) входит в стоимость линии.
